TEMA 2- CONECTORES Y BUSES EXTERNOS DE UN SISTEMA MICROOINFORMATICOS




PUERTO SERIE

El puerto serie es una interfaz de comunicaciones tipo serie a través de la cual solamente se puede enviar o recibir un bit cada cierto intervalo de tiempo.

Este puerto se utiliza para conectar periféricos y comunicar computadoras. aunque en la actualidad su uso es prácticamente exclusivo en el entrono industrial debido a que este puerto ha sido reemplazado por el bus seriel universal (USB) debido a sus mejores prestaciones como la velocidad de transmisión.


El conector utilizado en el puerto serie tiene 9 pines de conexion y se denomina DB-9. normalmente, en las placas base podemos encontrar el conector macho y en los perifericos el conector hembra.






PUERTO PARALELO


El puerto paralelo o también conocido puerto de impresión fue utilizado principalmente para conectar la impresora al equipo microinformatico.

El conector utilizado en el puerto paralelo tiene 25 pines de conexión y se denomina DB-25. En las placas base podemos encontrar el conector hembra y los cables disponen de conectores macho.


En los perifericos, principalmente impresoras, suelen estar equipadas con un conector hembra denominado Micro Ribbon de 36 contactos de los cuales sólo se utilizan 25. De esta manera el cable necesario para conectar una impresora esta formado por un conector DB-25 macho en un textremo y otro micro Ribbon de 36 contacots macho en el otro.

Este puerto también ha sido sustituido y en la actualidad se utiliza
el puerto USB para conectar las impresoras a los equipos microinformáticos.







PUERTO PS/2


el puerto PS/2 es utilizado para conectar el raton y el teclado al equipo microoinformatico. EL nombre procede de la serie ordenadores personales IBM personal system -2 comercializados en 1987. Este puerto reemplazo al puerto serie utilizado para conecctar el ratón y al conector de 5 pines DIN utilizado para conectar el teclado.


Las placas base disponen de dos puertos PS/2 .El conector con el color verde se utiliza para conectar el ratón y el conector con el color purpura se utiliza para conectar el teclado.


EN la placa base se encuentra el conector hembra y los perifericos el conector macho.

En la actualidad las placas base conservan dichos conectores aunque la tendencia es la utilizacion del puerto USB para conectar los perifericos al equipo microinformático.








BUS SERIAL UNIVERSAL (USB)

El bus serie universal o más comúnmente conocido como USB es un estándar utilizado para conectar dispositivos al equipo microoinformático. Como su propio nombre indica. el tipo de comunicación entre el dispositivo y el equipo es serie.

Las principales ventajas del USB son: plug and play, permitir desconectar el dispositivo sin apagar el equipo. suministrar alimentacion al dispositivo mediante el mismo cable (a dispositivos de bajo consumo) y el uso de dispositivos de distintos fabricantes sin necesidadde istalar drives adicionales en el equipo.

El puerto USB ha remplazado a los puertos serie y paralelo en la mayoría de las aplicaciones. Este puerto permite conectar muchas variedades de dispositivos como: ratones, teclados, agendas electronicas, joysticks, scanners, cámaras digitales, impresoras, reproductores de música, video, portátiles y dispositivos de almacenamiento entre otros.

El estándar se creó en 1996 y desde entonces la velocidad de transmision de este puerto se ha modificada. Las revisiones realizadas para mejorar la velocidad de este puerto an sido las siguientes:

















IEE 1394
































CONECTOR RCA

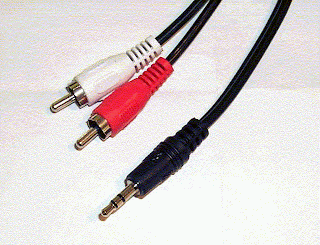

El conector RCA es un conector utilizado habitualmente en la transmisión de señales de audio y video. El principal inconveniente de este tipo de conexión es que cada atipo de señal requiere de un conector. Debido a esta característica podemos encontrar en el mercado cables que tienen hasta 5 conectores en cada extremo para transmitir una señal de vídeo y audio de un dispositivo a otro.

Los colores utilizados para facilitar la realización correcta de las conexiones entre dispositivos es la que se muestra en la siguiente tabla.

AplicaciónTipo de señalColor del conector
Vídeo compuesto analógico
Vídeo
Amarillo
Audio analógicoCanal izquierdo/Mono

Canal Derecho
Blanco

Rojo
Vídeo analógico por componentes (RGB) Señal de vídeo correspondiente al c olor Rojo

Señal de video correspondiente al color Verde y señal de sincronismo.

Señal de vídeo correspondiente al color Azul
Rojo



Verde



Azul





INTERFAZ PCMCIA





















El conector PCMCIA es una ranura accesible desde el exterior de la carcasa que disponen la gran mayoría de los ordenadore s portátiles para poder ampliar la funcionalidad del equipo.

Las tarjetas PCMCIA tienen un tamaño estándar para ofrecer compatibilidad entre los diferentes fabricantes de ordenadores.

Desde 1989 este estándar ha sido revisado y mejorado acorde con las necesidades de los usuarios y la evolución de la tecnología. Actualmente a las tarjetas de expansión PCMCIA se les denomina ExpressCard.

Los dispositivos implementados en las tarjetas de expansión más comunes son:
  • Módems y tarjetas de red.
  • Dispositivos inalámbricos.
  • Unidades de almacenamiento.
  • Sintonizadores de televisión.






CONECTOR VGA





















Este conector denominado comúnmente VGA se utiliza para conectar pantallas de video al equipo microinformático.

La comunicación entre el equipo microinformático y el dispositivo es analógica. Debido a esta ca racterística si se conecta un monitor digital (pantallas planas actuales) se debe convertir la señal analógica procedente del ordenador a señal digital para poder mostrarla. En esta conversión siempre está presente un pequeño error que produce que la imagen mostrada no sea de gran calidad. El conector más utilizado es el D-sub de 15 pines.



CONECTOR DVI



















Este conector también se utiliza para conectar pantallas de vídeo al equipo microinformático. La conmunicación entre el equipo microinformático y el dispositivo es digital.

Con este interfaz se consigue mayor calidad de imagen en monitores digitales como las pantallas planas actuales debido a que no hay que convertir la señal de vídeo para poder mostrarla. Además su velocidad de transmisión es mayor al estándar VGA, lo que se traduce en una imagen de mayor resolución y colores más reales.

El conector DVI está sustituyendo poco a poco al conector VGA debido a l proliferación de las pantallas planas, además este estándar permite también la conexión de pantallas analógicas mediante un adaptador.

Debido a que este estándar permite comunicaciones analógicas y digitales, tenemos los siguientes tipos de conectores:

  • DVI-D (sólo digital)
  • DVI-A (sólo analógica)
  • DVI-I (digital y analógica)
